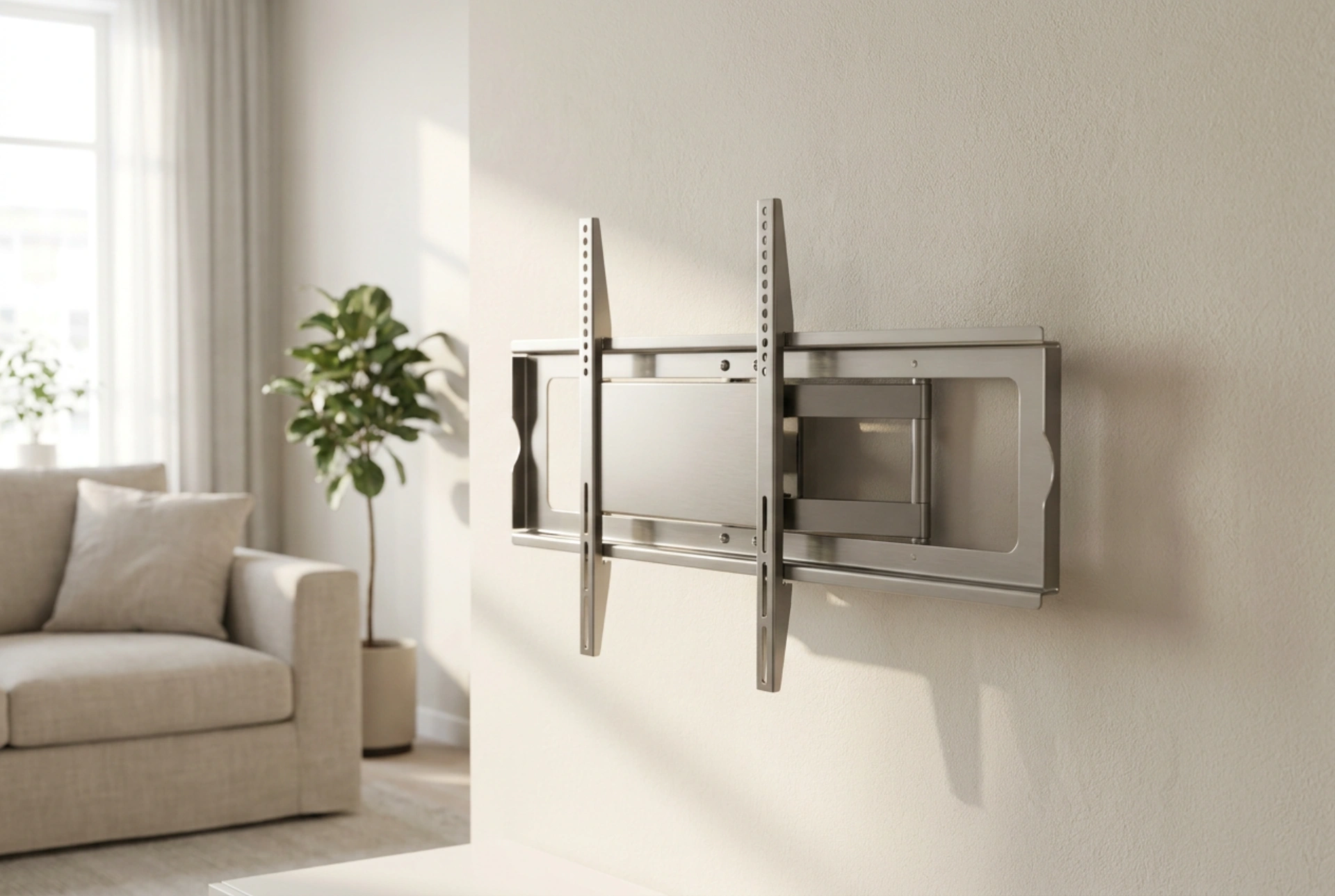

Le choix d'un support mural articulé pour téléviseur dans un espace restreint repose sur des principes de physique mécanique et d'optimisation géométrique. L'installation d'un écran sur un bras mobile modifie constamment le centre de gravité de l'ensemble, exigeant une compréhension précise des forces de cisaillement et d'arrachement qui s'exercent sur votre cloison.
La physique des forces : moment de force et bras de levier
Lorsqu'un téléviseur est fixé sur un support plat, la force exercée sur le mur est principalement une force de cisaillement vers le bas. Cependant, l'utilisation d'un support articulé introduit un bras de levier. Plus le bras métallique s'étire dans la pièce, plus le moment de force (le couple) augmente au niveau de la plaque de fixation murale.
Cette dynamique physique implique deux contraintes majeures :
- La traction (force d'arrachement) : Les chevilles supérieures du support subissent une force de traction horizontale qui tente de les extraire du mur.
- Le cisaillement : Les chevilles inférieures subissent principalement le poids vertical de l'ensemble (support et écran).
Dans une petite pièce, où l'on déplace fréquemment l'écran pour ajuster l'angle de vision selon que l'on se trouve au bureau, au lit ou sur un fauteuil, ces forces sont sollicitées de manière répétée. Il est donc crucial de choisir un support dont la plaque murale est large, permettant de répartir ces forces sur une plus grande surface.
L'adéquation des matériaux : nature du mur et fixation
Le choix des fixations dépend entièrement de la nature physique de votre mur. On distingue deux grandes catégories de parois : les parois creuses et les parois pleines.
Les cloisons sèches (plaques de plâtre)
Les plaques de plâtre ne possèdent pas une résistance structurelle suffisante pour supporter directement un bras articulé déployé sous l'effet du couple de rotation. Pour installer un support mobile sur ce type de cloison, il est impératif d'ancrer la plaque de fixation dans les montants structurels (en bois ou en métal) situés derrière le plâtre. L'utilisation de chevilles métalliques à expansion reste possible uniquement pour des écrans très légers, mais la fixation sur montant reste la seule méthode garantissant la sécurité à long terme contre la fatigue des matériaux.
Les murs en maçonnerie pleine (béton, brique pleine)
Ces matériaux offrent la meilleure résistance mécanique. Ici, la fixation se fait à l'aide de chevilles à expansion en nylon haute performance ou de goujons d'ancrage métalliques. La profondeur de perçage et le dépoussiérage minutieux du trou avant l'insertion de la cheville sont des étapes physiques critiques pour maximiser la friction et éviter tout glissement sous charge.
Normes mécaniques et cinématique du support
Pour assurer une compatibilité parfaite entre l'écran et le support, deux caractéristiques techniques doivent être scrupuleusement analysées : la norme VESA et l'amplitude de mouvement.
La norme VESA (Video Electronics Standards Association) définit la distance horizontale et verticale entre les quatre trous de montage filetés situés à l'arrière de votre téléviseur (par exemple, 200x200 mm ou 400x400 mm). Le support choisi doit impérativement correspondre à cette configuration géométrique.
Concernant la cinématique, les supports pour petits espaces se divisent en trois catégories de mouvement :
- L'inclinaison (Tilt) : Permet d'ajuster l'angle vertical (généralement de +5° à -15°). Utile si l'écran est placé en hauteur pour éviter les reflets lumineux.
- L'orientation (Swivel) : Permet un pivotement horizontal. Dans une pièce étroite, un angle de pivotement de 90° à 180° est idéal pour réorienter l'écran vers différents sous-espaces.
- Le déport (Extension) : La longueur maximale du bras détermine l'angle maximal de pivotement pour un écran de taille donnée avant que le bord de la dalle ne touche le mur.
Gestion des câbles et préservation des connexions
Le mouvement répété du bras articulé impose des contraintes mécaniques sur les câbles d'alimentation et de signal (HDMI, coaxial). Si les câbles sont trop tendus, le mouvement du support peut endommager les ports de connexion du téléviseur ou provoquer des ruptures de conducteurs internes. Il convient de choisir un support doté de guide-câbles intégrés ou de gaines souples, et de laisser une boucle d'aisance (un surplus de câble lâche) au niveau des articulations pour permettre une liberté de mouvement totale sans aucune tension mécanique.
