L'installation d'un système d'interphonie pour deux habitations partageant un même portail ou une porte d'entrée commune exige une planification rigoureuse pour concilier sécurité, acoustique et indépendance. Comprendre les lois de la physique des signaux et de la propagation du son s'avère indispensable pour configurer un dispositif fluide, éliminer les interférences et assurer une communication claire entre la platine extérieure et les postes récepteurs intérieurs.
La séparation des signaux : fonctionnement du système de bus bifamilial
Dans une configuration bi-famille, le principal défi technique réside dans la distribution correcte des signaux d'appel vers le logement concerné sans perturber le second. Les technologies modernes reposent principalement sur un système de bus à deux fils non polarisés. Ce système utilise le multiplexage, une technique de traitement du signal qui permet de faire circuler plusieurs informations indépendantes (audio, vidéo, commandes d'ouverture et alimentation électrique) sur une seule et même paire de conducteurs en cuivre.
Le protocole numérique attribue une adresse unique à chaque poste intérieur. Lorsqu'un visiteur appuie sur l'un des deux boutons de la platine de rue, l'unité centrale encode l'appel sous forme d'une trame de données numériques contenant l'adresse du récepteur visé. Seul le combiné correspondant décode cette trame et déclenche la sonnerie. Ce mécanisme évite le phénomène de diaphonie, qui se caractérise par l'interception accidentelle du signal audio ou de la commande de déverrouillage par l'autre appartement.
Acoustique et gestion de l'effet Larsen sur le panneau extérieur
Acoustique et gestion de l'effet Larsen sur le panneau extérieur
La qualité audio d'un interphone dépend des matériaux extérieurs et de la disposition des composants. Les platines en acier inoxydable ou en aluminium brossé offrent une excellente protection contre l'humidité et les ondes électromagnétiques parasites, mais agissent comme des surfaces réfléchissantes pour le son.
Pour éviter l'effet Larsen — ce sifflement aigu causé par une boucle de rétroaction acoustique où le son émis par le haut-parleur est capté par le microphone —, les fabricants isolent ces deux éléments à l'aide de joints en silicone qui absorbent les vibrations physiques. Lors de la pose sur une paroi en béton, il convient d'éviter les cavités creuses derrière la boîte d'encastrement. Ces vides agissent comme des caisses de résonance qui amplifient les basses fréquences et dégradent l'intelligibilité de la voix. L'étanchéification périphérique de la platine avec un mastic neutre empêche les turbulences d'air internes de perturber le microphone.
Dimensionnement de la conductivité électrique et gâche de sécurité
Le raccordement d'un interphone commun à deux habitations nécessite de prêter une attention particulière à la chute de tension le long des lignes électriques. L'alimentation, généralement située dans le tableau de distribution général sous forme de transformateur basse tension (12 V à 24 V continu ou alternatif), doit fournir l'énergie nécessaire à l'ensemble du système, y compris à la gâche électrique ou à la serrure électromagnétique.
La résistance intrinsèque des conducteurs en cuivre provoque une perte de tension proportionnelle à la longueur du câble (selon la loi d'Ohm). Si la section du câble est trop faible pour une longue distance, la tension reçue par la gâche électrique peut être insuffisante pour actionner le pêne de la serrure lors d'une commande d'ouverture. Pour des distances inférieures à 50 mètres, un conducteur de 0,5 mm² de section est généralement suffisant. Au-delà, l'utilisation de conducteurs de 1 mm² ou de paires doublées devient indispensable pour limiter l'atténuation du signal et maintenir l'intensité électrique requise pour le déverrouillage mécanique.
Configuration ergonomique pour une utilisation fluide au quotidien

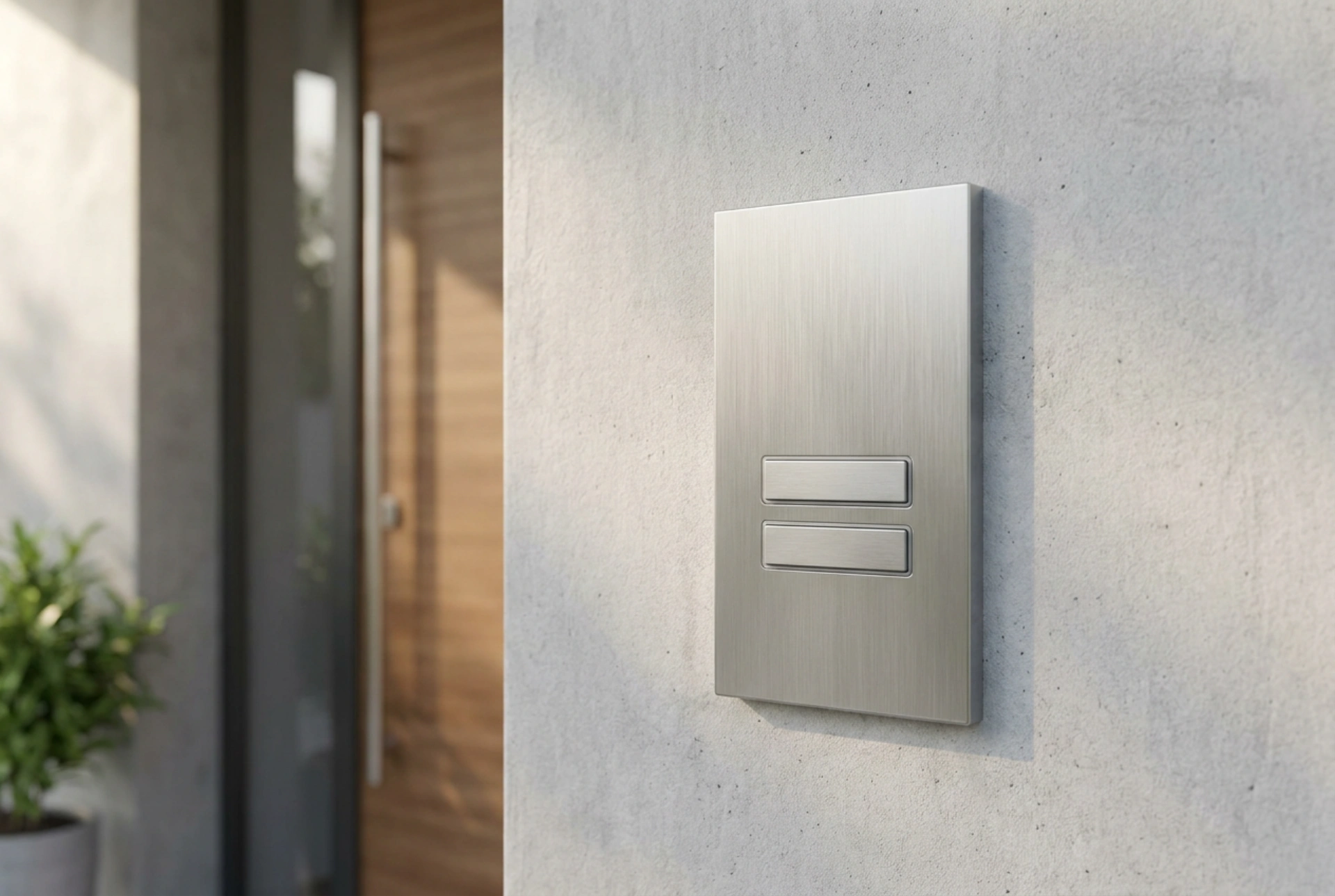

Une gestion réussie de l'entrée commune repose sur une disposition ergonomique claire. La platine de rue doit présenter deux boutons d'appel distincts, munis de porte-étiquettes rétroéclairés par des diodes électroluminescentes (LED). Ces LED doivent consommer un minimum d'énergie tout en assurant une visibilité optimale sous différents angles d'incidence de la lumière solaire, évitant ainsi les erreurs d'orientation des visiteurs.
De plus, l'intégration de fonctionnalités d'ouverture partielle (par exemple, pour le passage d'un piéton ou d'un livreur) peut être paramétrée directement depuis les postes intérieurs. Chaque logement conserve ainsi un contrôle absolu sur son propre canal de communication et peut actionner le mécanisme d'ouverture de manière totalement indépendante, garantissant la confidentialité et le confort thermique et acoustique au sein de chaque espace de vie privatif.
