L'utilisation d'un visiophone pour piloter l'ouverture d'un portail motorisé et d'un portillon équipé d'une gâche électrique repose sur une gestion rigoureuse des signaux basse tension et de l'optique extérieure. Comprendre le fonctionnement de ces relais et entretenir correctement les composants physiques garantit une sécurité d'accès optimale sans défaillance technique.
Le principe physique de la commande de deux accès distincts
La distinction entre l'ouverture d'un portillon et d'un portail réside dans le type de contact électrique activé depuis le moniteur intérieur. Pour le portillon, le visiophone utilise généralement une sortie alimentée en courant continu ou alternatif de basse tension (généralement 12V), qui active une bobine électromagnétique dans la gâche électrique. Cette aimantation libère temporairement le loquet physique sous l'effet d'une impulsion électrique brève.
Pour le portail motorisé, le fonctionnement est différent. Le visiophone envoie un signal via un contact sec (sans tension propre). C'est la carte électronique du moteur du portail qui détecte cette fermeture de circuit et déclenche le cycle d'ouverture ou de fermeture selon ses propres paramètres de configuration. Une mauvaise manipulation ou une impulsion trop longue peut saturer les relais physiques, c'est pourquoi les commandes de ces systèmes sont temporisées électroniquement pour préserver la durée de vie des bobines.
L'interface utilisateur : boutons physiques et écrans capacitifs
Les visiophones modernes intègrent des écrans tactiles capacitifs ou des boutons physiques à membrane. Les écrans capacitifs réagissent à la conductivité naturelle de la peau humaine, modifiant le champ électrostatique local de la dalle en verre. Pour un fonctionnement fluide, l'écran doit rester propre et exempt de condensation. L'accumulation de graisse cutanée ou de gouttelettes d'eau perturbe la mesure de la capacité électrique, provoquant des faux contacts ou une absence de réponse.
Lors de la communication bidirectionnelle, le phénomène d'écho ou effet Larsen peut survenir si les gains du microphone extérieur et du haut-parleur intérieur sont mal équilibrés. Le son émis par le haut-parleur est capté par le micro, créant une boucle de rétroaction acoustique. Baisser légèrement le volume de réception ou utiliser la fonction de réduction de bruit intégrée permet de stabiliser le signal audio.
Entretien chimique et protection de la platine extérieure

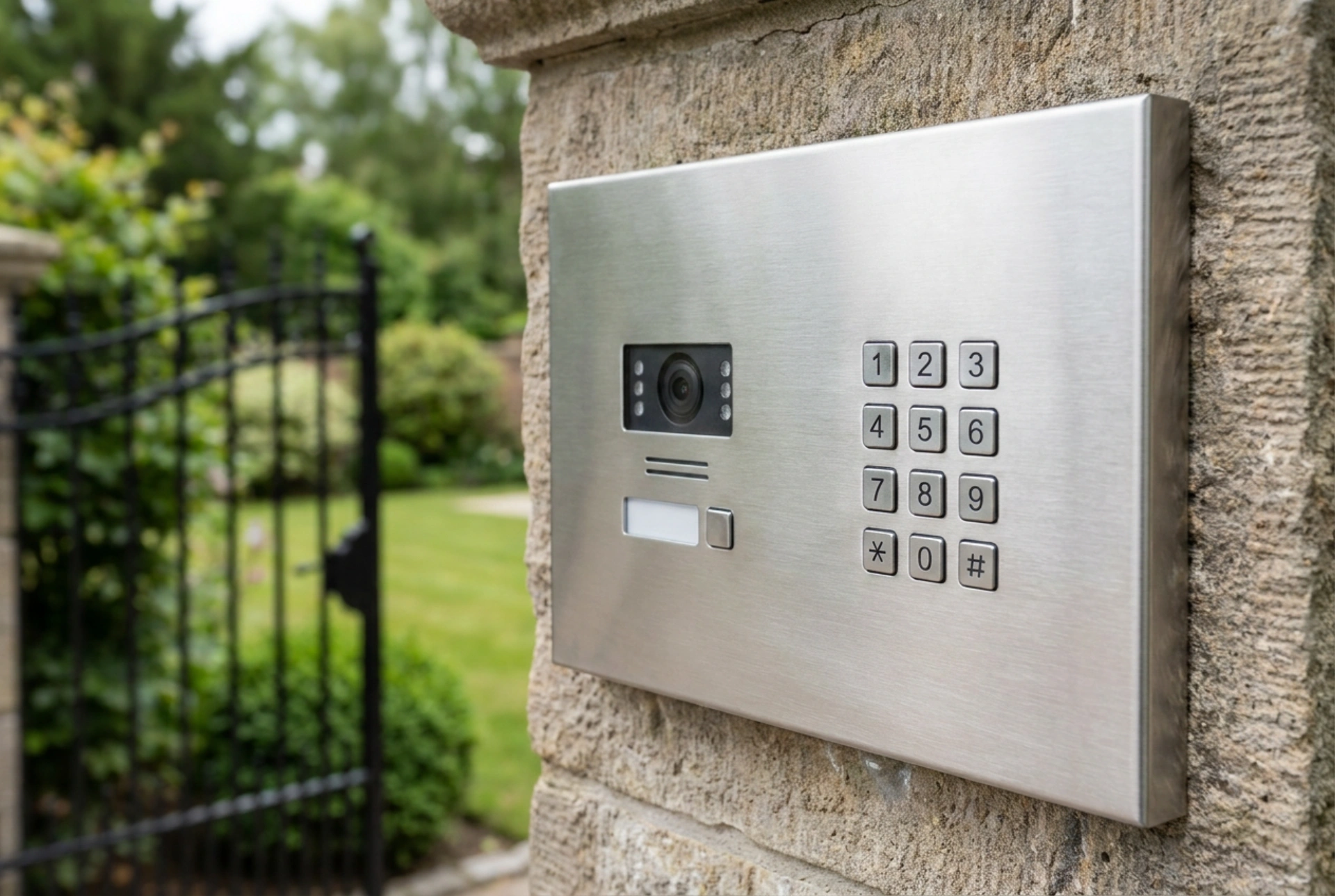

La platine de rue, souvent en acier inoxydable ou en aluminium anodisé, est soumise aux intempéries et à la pollution atmosphérique. Les dépôts de sel, de calcaire ou de suie industrielle peuvent provoquer une corrosion galvanique si des métaux différents entrent en contact. Pour nettoyer la surface métallique, évitez absolument les détergents chlorés qui détruisent la couche de passivation de l'acier inoxydable. Utilisez un chiffon en microfibres doux légèrement humidifié avec de l'eau tiède et un tensioactif neutre.
L'objectif de la caméra est protégé par un dôme en polycarbonate ou en verre trempé traité contre les rayons ultraviolets. L'utilisation de solvants organiques comme l'acétone ou l'alcool fort peut opacifier définitivement le polycarbonate en altérant sa structure polymère. Un nettoyage à l'eau déminéralisée prévient la formation de traces de calcaire qui diffractent la lumière et détériorent la qualité de l'image vidéo, notamment en mode nocturne sous éclairage infrarouge.
Résolution des problèmes d'humidité et de conductivité
La condensation interne est le principal ennemi des circuits imprimés extérieurs. Les variations de température créent un point de rosée à l'intérieur du boîtier de la platine. Pour contrer ce phénomène, les cartes électroniques de qualité sont recouvertes d'un vernis de tropicalisation hydrophobe. Si l'appareil montre des signes de faiblesse (redémarrages intempestifs, image floue), il convient de vérifier l'intégrité des joints d'étanchéité périphériques.
- Nettoyage des contacts : Utilisez un aérosol solvant spécifique pour contacts électriques afin d'éliminer l'oxydation et l'humidité sur les borniers de raccordement sans laisser de résidu conducteur.
- Chute de tension : Si le portillon ne s'ouvre pas malgré le clic audible du relais du moniteur, une chute de tension le long du câblage (résistance trop élevée due à une section de fil insuffisante ou une distance excessive) est souvent en cause. La mesure au multimètre permet de valider la présence de la tension nominale aux bornes de la gâche.
- Maintenance préventive : Appliquer une fine couche de graisse silicone sur les joints d'étanchéité du boîtier extérieur pour préserver leur élasticité face aux cycles de gel et de dégel.
